1 主要技術參數

 1.1 雙金屬耐磨復合彎頭材料牌號： KMTBCr26

1.2 工作溫度：150℃

1.3 工作壓力：0.4Mpa

1.4 工作介質：煤粉、空氣兩相流

1.5 氣固兩相流流速：≤28m/s

 1.6 所連接管道尺寸：φ426×10

2 技術要求

 2.1 雙金屬耐磨復合彎頭的整體性能必須達到如下要求；抗彎強度必須大于610MN/M2，抗拉強度大于415MN/M2，沖擊韌性大于15J/CM2，耐磨層硬度HRC大于50。

2.2 雙金屬耐磨復合彎頭內外表面應平整光潔，無毛刺、毛邊，無裂紋、疏松、氣孔或氣泡，不允許有裂紋，管道質地密實性好，并在明顯部位標出介質流向。每個彎頭的內襯制作必須一次成型，嚴禁分段制作后打折線焊接成型。

2.3  尺寸偏差應符合GB3092、GB8162、GB8163的規定，并應符合產品圖紙和訂貨協議的要求。內襯層厚度偏差≤+1.2mm。每個彎頭重量不能超過設計重量。并在明顯部位標出重量。

2.4  復合管所用鋼管采用無縫鋼管，其性能應符合相關協議。

2.5  雙金屬耐磨復合彎頭采用直接焊接方式安裝，焊接性能好，外層焊管采用16MnR#鋼。

2.6  雙金屬耐磨復合彎頭進出口各帶一定長度的直段，直段（L1/L2）應與彎頭本體材質和壁厚一致，直段外各加100mm過渡段與送粉管道焊接。產品現場焊接應無特殊要求，以保證產品在現場常溫焊接時焊接性能良好。

2.7  雙金屬耐磨復合彎頭壽命不少于10年（每年運行8000小時）。

2.8  在雙金屬耐磨復合彎頭壽命期內及發生送粉管道自燃的非正常工況下，產品應保證襯里耐磨層不碎裂、不剝落；在管道發生局部堵管時應保證可敲擊、切割，應方便卸換、安裝、檢修。

2.9 雙金屬耐磨復合彎頭出廠前應進行密封性能試驗，試驗按有關標準執行。供方提供的產品質量和性能達不到規定標準時，不得出廠。

2.10 產品應滿足《DL/T 680-1999 耐磨管道技術條件標準》。

3技術參數表

  3.1 雙金屬復合耐磨彎頭主要技術參數：

   雙金屬耐磨復合彎頭厚度：內?。?/span>22   外?。?2

偏心距：5mm

內襯層厚度偏差：≤+1.2mm

設計壓力：1.6Mpa，水壓試驗壓力：5.6～19MPa：

設計溫度：350℃

  3.2 雙金屬復合耐磨彎頭整體機械性能

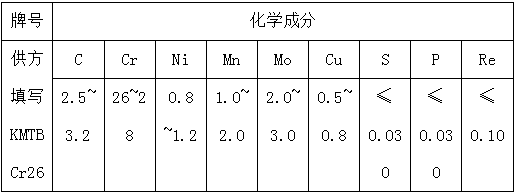

  3.3 雙金屬復合耐磨管化學成分：
