旋流器后端陶瓷耐磨管作為高磨損工況的核心部件，其形狀設計直接關聯系統效率與使用壽命。旋流器后端的陶瓷耐磨管有哪些形狀？

常見的旋流器后端的陶瓷耐磨管類型主要包括以下三類：

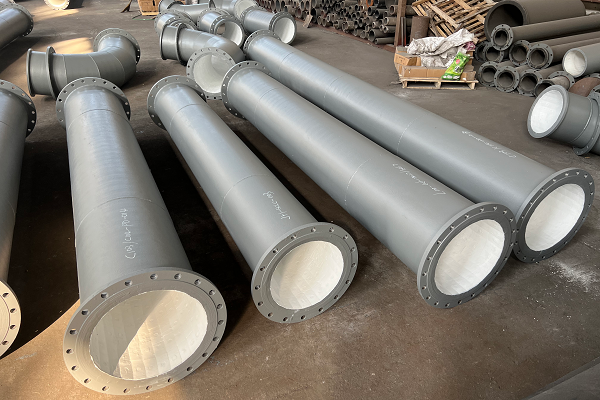

1、直管?

直管是輸送礦漿、灰渣等介質的基礎結構，采用整體式陶瓷內襯，內壁光滑，可減少紊流阻力。其長度通常為1-6米，適用于旋流器出口直線輸送段，能承受高速顆粒沖刷。

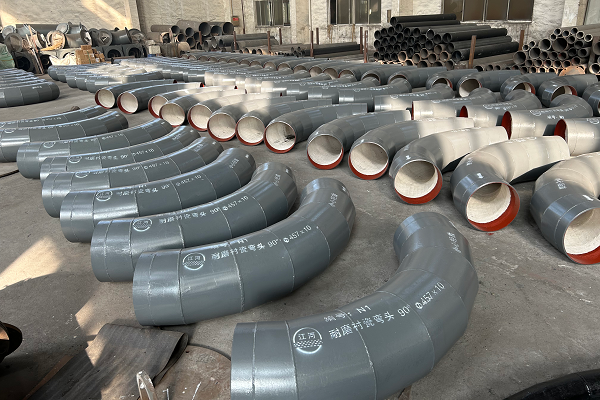

2. 彎頭?

彎頭是旋流器管路轉向的關鍵部件，其中蝦米腰型彎頭由多節小角度彎管焊接而成，可定制30°-180°轉向角度，適用于復雜空間布局。

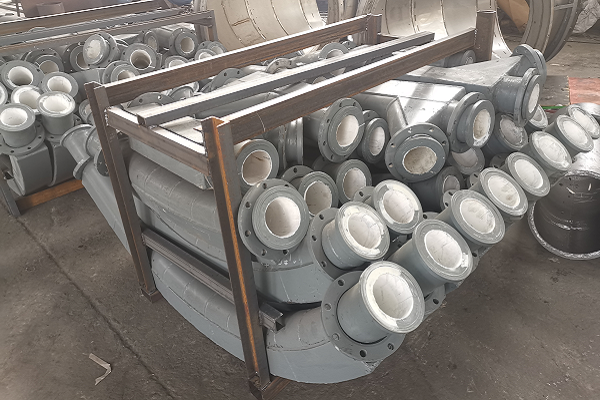

3. 異徑管與三通?

異徑管通過錐形結構連接不同管徑，陶瓷層采用梯度增厚設計（入口端加厚至15mm），緩解流速突變對管壁的沖擊。三通管則內置導流陶瓷擋板，實現礦漿分流，其支管角度通常設計為45°或90°，可降低分叉點渦流磨損風險。

旋流器后端的陶瓷耐磨管不僅形狀多樣，工藝也多樣，有陶瓷貼片、燒結陶瓷、陶瓷環。如果是高溫高壓場景優先選擇一體成型的自蔓燃工藝彎頭。
