1 編制依據

依據于稀土耐磨合金管產品技術協議、管道安裝施工圖紙及江蘇江河機械制造有限公司產品企業標準.。

2 管道焊接工藝規程

2.1 材料簡介

稀土耐磨合金管道材質中含有Cr、Ni、Mo、W、V、Cu等多種合金元素，屬合金鋼。管道的硬度較高，耐磨性能較好，相應的抗沖擊、抗彎等機械性能稍差，可焊性稍差，淬硬傾向較大，因此施工時必須嚴格按工藝要求進行。

2.2  工藝流程

2.3   材料檢查

材料進入現場,應對需要焊接的管道坡口及附近外觀，并根據焊接接口型式要求進行檢查，若存在缺陷，應先處理，然后再進行組對焊接。

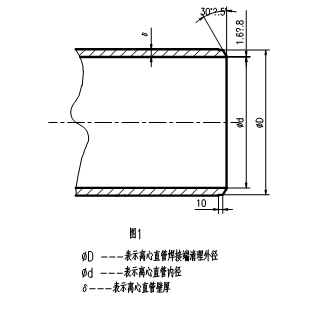

2.4  對需下料的管材，用氧乙炔火焰或空氣等離子切割機進行切割，現場坡口加工型式應根據焊接接口型式進行加工，具體詳見焊接作業指導書，焊接連接的尺寸按施工圖要求進行?，F場用氧乙炔火焰或空氣等離子切割機進行切割時，必須預備石棉布保溫材料，切割后應立即用石棉布保溫切割的管道兩端，使其受熱部位緩慢冷卻，嚴禁快速空冷、風冷或水冷，以防止管道端口開裂，坡口必須根據管道接口型式用砂輪機打磨干凈，并認真清理坡口及坡口兩側10～60mm范圍內的工作表面，清理油污、鐵銹、水分和灰塵等。

2.5  焊接

2.5.1  焊材選用

稀土耐磨合金鋼同種鋼焊接,焊條建議采用奧氏體A102和J507，稀土耐磨合金鋼與Q235-A異種鋼焊接，建議用奧氏體A102和J507。采用A102焊條打底焊接一層，其余焊道采用J507焊條焊接，打底一般選用φ3.2焊條，其余焊道建議選用φ4.0焊條。

電焊條應在焊前均勻進行烘熔，A102焊條和J507焊條烘干溫度一般在150℃左右，或按電焊條使用說明書規定進行，如施焊時焊工應與保溫箱保持一定距離，隨焊隨取，焊條不能多次反復烘干。

2.5.2  焊前預熱

稀土耐磨合金鋼淬硬傾向大,焊接易產生淬硬組織和冷裂紋，所以焊前必須預熱，預熱溫度一般控制在200～250℃范圍內。

預熱熱源采用氧乙炔火焰，加熱時用微碳火焰，根據管道壁厚和直徑大小，可用一個或幾個焊距沿管道周?chē)鷣?lái)回移動，均勻加熱。加熱寬度為坡口兩側3倍壁厚范圍內，一般在50～100mm范圍內，最小不少于50mm，加熱溫度可用測溫筆進行測量。

2.5.3  定位焊

管道組對好后應進行定位焊，焊點數一般采用三至六點，焊點長為10～30mm，高為2～4mm，定位焊焊接規范與正式焊接相同。

2.5.4  焊接層數

焊接采用多層多道焊。

2.5.5  層間溫度

焊接時應嚴格控制層間溫度在200～250℃范圍內，層間溫度不能過高。

2.5.6  焊后熱處理

為降低焊后冷卻速度，防止淬硬開裂，焊后冷卻到250～300℃，立即用石棉布將焊接接頭包起來自冷。

2.6  焊接注意要點

2.6.1  工作環境

現場焊接，下雨，相對濕度大于等于90%，禁止焊接。

2.6.2  焊接電流選擇

焊接電流按常規焊接規范適當降低，焊速不宜太快，A102焊條、J507焊條焊接時電流一般建議控制在90～150A，立焊、仰焊電流要相應的減小。

2.6.3  操作要點

施焊時，應兩人對焊，保持兩焊點處于對稱位置,焊條不得擺動，并采用短弧焊，窄焊道，多層多道焊，一般每層厚度應等于焊條直徑。焊完各層的每道焊縫后，應用風鏟或錘子進行錘擊，以減少焊接應力。焊接時，應嚴格控制層間溫度，焊完后，為降低冷卻速度，防止淬硬開裂，應用石棉布進行保溫。

焊縫應根據管道壁厚的厚薄決定，一般要在1.5～3mm之間選用為宜。

3 焊接接口型式

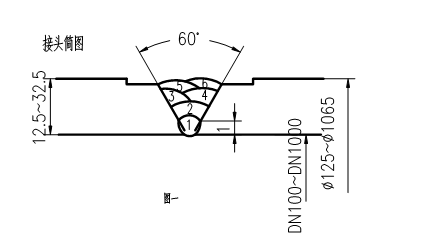

3.1  管道對焊接口坡口型式和尺寸按圖一的規定

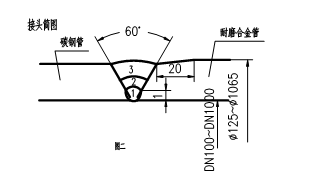

3.2  管道與法蘭焊接接口型式和尺寸按圖二的規定

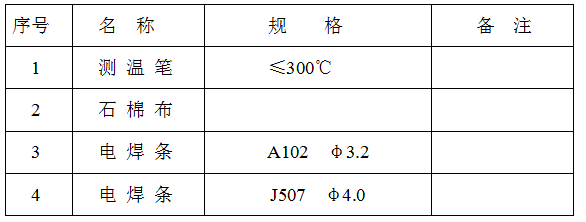

4   主要措施用料一覽表

附表1

焊接工藝作業指導書

焊接方法：電弧焊

機械化程度：手工

焊接接頭：對接     坡口型式：V       簡圖：圖一

δ：18～26         C:  0～2          P:  0～2

材質:  稀土耐磨合金鋼

管徑范圍:  DN150～DN900

管壁厚度范圍:  12.5～28mm

焊縫熔敷金屬厚度范圍: SMAW: max 7mm

焊接材料

焊條牌：A102、J507

焊條直徑: φ3.2、φ4.0

焊條烘烤參數:

焊工資格:  Ws/D3-19、20J

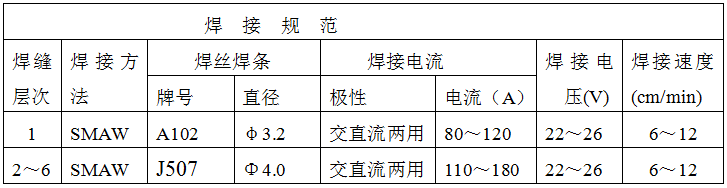

焊接工藝參數：

技術措施

熱規范: 1、預熱溫度:200～250℃

2、預熱方法:氧-乙炔火焰加熱

3、層間溫度：200～250℃

4、測溫方法：測溫筆

5、其它要求：焊后保溫緩冷（石棉布）

擺動焊或不擺動焊：擺動

焊前清理、層間清理、焊后表面清理：砂輪機、鋼絲刷、刨錘

表面清根：砂輪機

多道焊或單道焊：多道焊

多層焊或單層焊：多層焊

禁焊條件：下列環境，禁止施焊

1、 下雨

2、 相對濕度≥90%

附表2：

焊接工藝作業指導書

焊接方法：電弧焊

機械化程度：手工

焊接接頭：對接       坡口型式：V       簡圖：圖一

δ：                 C:  0～2           P:  0～2

材質:  稀土耐磨合金+Q235-A

管徑范圍:  DN150～DN900

管壁厚度范圍:  12.5～28mm

焊縫熔敷金屬厚度范圍: SMAW: max 7mm

焊接材料

焊條牌號：A102、J507

焊條直徑: φ3.2、φ4.0

焊條烘烤參數:

焊工資格:  Ws/D3-19、20J

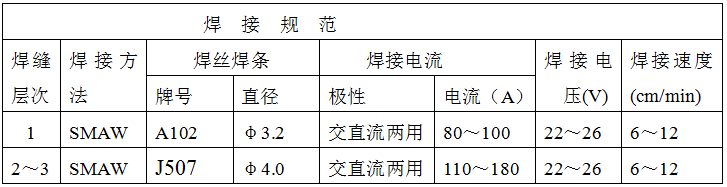

焊接工藝參數：

技術措施

熱規范: 1、預熱溫度:200～250℃

2、預熱方法:氧-乙炔火焰加熱

3、層間溫度：200～250℃

4、測溫方法：測溫筆

5、其它要求：焊后保溫緩冷（石棉布）

擺動焊或不擺動焊：擺動

焊前清理、層間清理、焊后表面清理：砂輪機、鋼絲刷、刨錘

表面清根：砂輪機

多道焊或單道焊：?jiǎn)蔚篮?/span>

多層焊或單層焊：多層焊

禁焊條件：下列環境，禁止施焊

1、下雨

2、相對濕度≥90%
